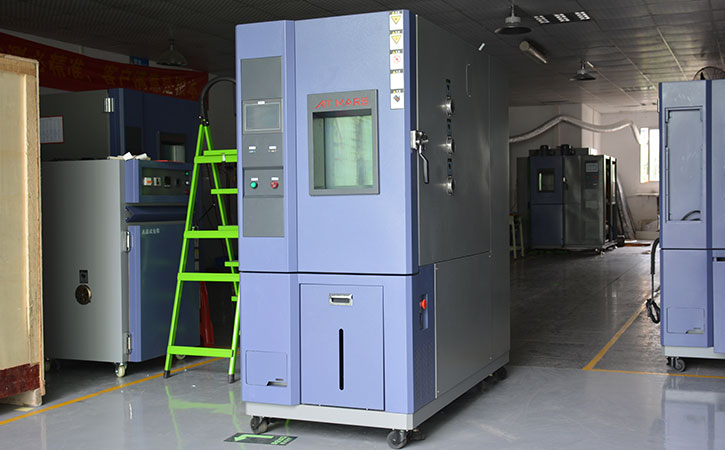

恒温恒湿试验箱是一个可以同时施加温度和温度应力的试验箱。随着我国工业产品的发展，近年来，我国从国外引进了大量的测试系统，对我国工业产品的开发和定型起到了重要作用。但由于其复杂性，试验箱在运行中存在诸多问题，无法及时解决，大大延长了测试周期，影响了产品的开发。出现这些现象的原因是我们不了解综合测试的工作原理。因此，我们简要说明了试验箱的基本工作原理，并介绍了如何分析和判断综合试验箱测试设备的故障。

　　一、恒温恒湿试验箱的原理

　　综合试验箱由制冷系统、加热系统、控制系统、温度系统、空气循环系统、传感器系统等组成。这些系统属于电气和机械制冷。以下是几个主要系统的工作原理和流程的初步描述。

1.制冷系统：

　　制冷系统是综合测试箱的关键部件之一。一般来说，试验箱的制冷方式有机械制冷和辅助液氮制冷。机械制冷采用蒸汽压缩制冷，主要由压缩机、冷凝器、节流机构和蒸发器组成。由于我们测试的低温为-55，单级制冷很难满足要求，所以综合试验箱的制冷方式一般采用复叠制冷。下面简单介绍一下我公司(广东星拓环境试验设备厂家)生产的综合测试箱的制冷系统。它由高温部分和低温部分两部分组成，每个部分都是一个相对独立的制冷系统。高温部分的制冷剂(HP80)的蒸发从低温部分的制冷剂(R23)吸收热量并蒸发；部分低温制冷剂的蒸发吸收了被冷却物体(测试室内的空气)的热量，从而获得冷却能力。高温部分和低温部分通过蒸发冷凝器连接，蒸发冷凝器既是高温部分的冷凝器，也是低温部分的冷凝器。BE-TH系列试验箱高温部分采用中温制冷剂HP80，低温部分采用低温制冷剂R23。室内温度可达-70。

　　2.加热系统：

　　与制冷系统相比，试验箱的加热系统相对简单。主要由大功率电阻丝组成。由于试验箱所需的加热速率比较高，所以试验箱的加热系统功率比较高，试验箱的底板上也装有加热器。

　　3.控制系统：

　　控制系统是综合试验箱的核心，决定着试验箱的升温速率、精度等重要指标。目前试验箱的控制器大多采用PID控制，少数采用PID和模糊控制相结合的控制方式。由于控制系统基本上属于软件的范畴，在使用这部分不会出现问题，所以本文就不再过多介绍控制系统。温度：

　　二、温度系统分为加湿和除湿子系统。

　　试验箱加湿方式一般采用蒸汽加湿的方式，即低压蒸汽直接注入试验空间进行加湿。这种加湿方式具有加湿能力强、速度快、加湿控制灵敏等优点，特别是在降温时，很容易实现强制加湿。

　　试验箱除湿有两种方式：机械制冷除湿和干燥除湿。机械制冷除湿的除湿原理是将空气冷却到露点温度以下，使大于饱和含水量的水蒸气凝结析出，从而降低湿度。干燥器的除湿是用气泵将试验箱内的空气抽出，注入干燥后的空气，同时将湿空气送入可回收的干燥室进行干燥，干燥后再送入试验箱，以反复循环进行除湿。目前大多数综合试验箱采用前除湿法和后除湿法，可使露点温度达到0以下。适用于有特殊要求的场合，但价格昂贵。

　　1.传感器：

　　试验箱的传感器主要是温度和湿度传感器。温度传感器的应用是铂电池和热电偶。湿度测量方法有两种：干湿球温度计法和固体电子传感器直接测量法。由于干湿球法测量精度低，目前的试验箱逐渐采用固态传感器代替干湿球测量湿度。

　　2.空气循环系统：

　　空气循环系统通常由离心式风扇和驱动风扇运转的电机组成。它在试验箱中提供空气循环。

　　结论：综上所述，只有深入了解试验箱的工作原理和流程，才能快速解决试验箱运行中的问题。希望本文能对从事环境设备管理、运行和维护的人员有所裨益。共同推动我国环境工程的发展。
